Creación de bibliotecas de materiales personalizadas en SOLIDWORKS

Índice de contenidos

Cada asiento de SOLIDWORKS viene con una gran biblioteca de materiales personalizables. La Biblioteca de materiales contiene la definición de materiales e incluye sus propiedades mecánicas y apariencia predeterminada. En este blog y el video que lo acompaña, explicaremos cómo usar y personalizar esto para su beneficio.

¿Qué es la Biblioteca de materiales?



Cuando se aplica un material a su modelo, permite un cálculo preciso de la masa, los momentos de inercia y el centro de gravedad de las piezas y los ensamblajes. Estos mismos datos de material también se pueden usar con las herramientas de SOLIDWORKS Simulation para calcular el rendimiento de sus diseños en diferentes tipos de condiciones de carga.

¿Cómo personalizarlo?



La biblioteca de materiales se puede personalizar fácilmente, lo que le permite crear sus propios materiales desde cero o copiando y editando los valores de los materiales existentes.

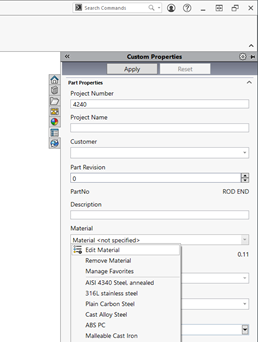

Haga clic con el botón derecho en la carpeta Material en el árbol de diseño del administrador de funciones (o en la pestaña Propiedades personalizadas) y seleccione Editar material.

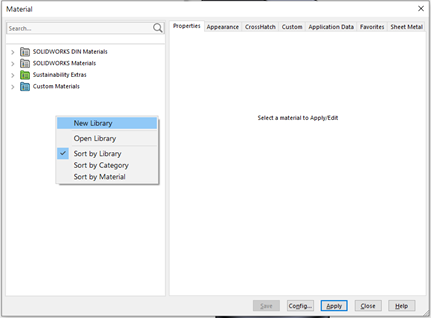

A continuación, haga clic con el botón derecho en la Biblioteca de materiales y seleccione Nueva biblioteca.

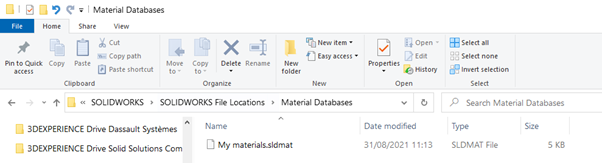

Ahora puede elegir cómo nombrar su nueva biblioteca y también en qué carpeta guardarla.

Deberá indicar a SOLIDWORKS esta nueva ubicación para que sepa dónde encontrarla. La ruta de la carpeta se establece en Opciones del sistema de SOLIDWORKS > Ubicaciones de archivos > Bases de datos de materiales.

Consejo; Si forma parte de un equipo de usuarios de SOLIDWORKS, se recomienda que todos compartan la misma biblioteca de materiales para garantizar la coherencia. Esto se hace colocándolo en una ubicación de archivo compartida a la que todos los usuarios pueden acceder.

Los materiales se pueden organizar en carpetas de categorías como acero, plástico y madera. Para crear una categoría, simplemente haga clic derecho en su nueva biblioteca y seleccione Nueva categoría.

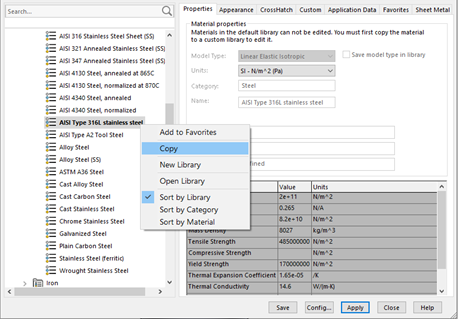

Los nuevos materiales se pueden definir desde cero haciendo clic con el botón derecho en una carpeta de categoría y seleccionando Nuevo material e ingresando los datos del material. Un método más fácil es encontrar algo similar y, con un clic derecho, seleccione Copiar, luego péguelo en una carpeta Categoría y edite sus valores para adaptarlo.

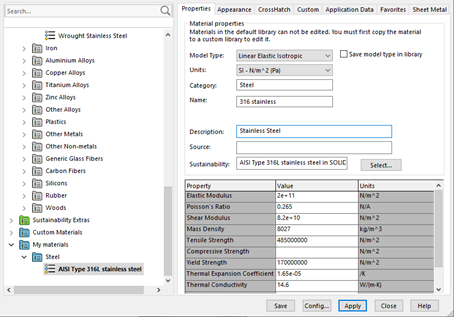

Todos los materiales de su biblioteca personalizada son completamente editables, por lo que puede cambiar el nombre del material (para que sea fácilmente reconocible), su apariencia visual y sus propiedades mecánicas. Recuerde pulsar Guardar para conservar los cambios que realice.

Los datos de materiales se pueden obtener de varias maneras, incluidas las hojas de datos de materiales del proveedor, o visitando www.matweb.com y búsqueda a través de la base de datos en línea de definiciones de materiales.

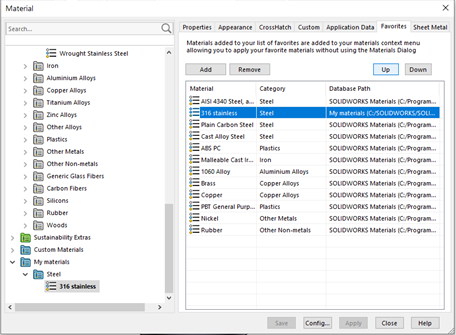

Si usa ciertos materiales con frecuencia, puede ser una buena idea personalizar su lista de materiales favoritos. Esto se puede hacer haciendo clic en Administrar favoritos, buscando un material y luego haciendo clic en el botón Agregar para agregarlo a la lista. Esta lista se puede reordenar usando los botones Arriba y Abajo.
